電伴熱在用于管線、容器等設備防凍保溫時需要了解這些設備的詳細參數才能選擇相應的伴熱帶型號，然后由技術人員進行電伴熱系統圖的設計。這樣在施工的時候，施工人員就可以按照相應的系統圖示進行施工。那么電伴熱系統在繪制的時候要注意哪些原則以及其圖示的要求有哪些呢？

電伴熱系統圖繪制原則：

1.每個單一電源供電的電伴熱系統，應繪制各自的電伴熱系統圖。

2.電伴熱系統圖以該被伴熱管道配圖為依據，用軸側投影圖表示。

3.電伴熱系統圖是示意圖，可以不按比例繪制。

電伴熱系統圖圖示要求：

1.電伴熱系統圖應列出管道編號、管徑、材質、保溫材料和保溫厚度；

2.應標出管道上的閥門、管件、支架、法蘭的位置及管道的長度，同時標出接線盒的位置；

3.列出管內介質的名稱、維持溫度、可能的高溫、環境比較低的溫度、溫差、散熱損失、特殊區域分類；列出伴熱帶的規格、數量、在維持溫度時的發熱量，以及電器設備的數量、規格、型號及其它附件。

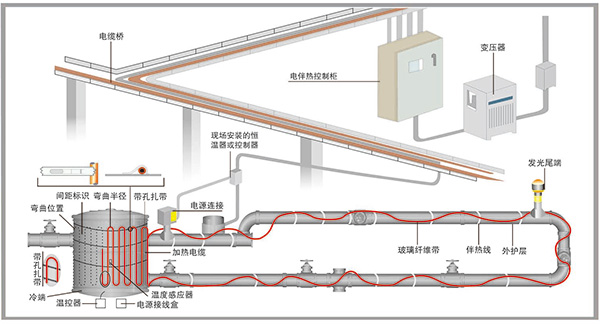

點擊圖片——進入電伴熱系統介紹
